Le diamètre nominal d’un tube inox ne se choisit pas sur catalogue. Il se calcule en croisant débit requis, vitesse d’écoulement admissible, pertes de charge linéaires et contraintes mécaniques propres à l’installation. Trop de projets se retrouvent avec un tube surdimensionné (surcoût matière, encombrement) ou sous-dimensionné (bruit, érosion-corrosion, perte de rendement). Nous détaillons ici les paramètres techniques qui orientent réellement le choix de la section.
DTU 60.11 et vitesse d’écoulement : le cadre que les fiches produit ignorent
Sur les réseaux intérieurs d’eau, la révision du DTU 60.11 a durci les exigences de dimensionnement. Le texte impose désormais des vitesses maximales et des pertes de charge admissibles plus strictes, notamment sur les colonnes montantes d’eau chaude sanitaire.
A découvrir également : Comment choisir le meilleur système de géolocalisation pour vos camions ?
En pratique, les bureaux d’études ont tendance à surdimensionner légèrement le diamètre inox sur ces colonnes. L’objectif est double : limiter le bruit de circulation et freiner l’érosion-corrosion aux coudes et aux raccords. Un tube dont le diamètre intérieur est trop juste pour le débit réel génère des turbulences qui accélèrent l’amincissement localisé des parois.
Nous recommandons de partir du débit de pointe probable (et non du débit théorique maximal) pour dimensionner la section. Le DTU fournit les abaques, mais le choix final dépend aussi de la longueur du réseau et du nombre de singularités (vannes, tés, réductions). Chaque singularité ajoute une perte de charge équivalente à plusieurs mètres de tube droit.
A lire en complément : Évaluer un CRM : conseils et bonnes pratiques pour choisir le meilleur logiciel
Tube inox soudé ou étiré : incidence directe sur le diamètre utile
À diamètre extérieur identique, un tube inox soudé et un tube étiré sans soudure ne présentent pas la même section de passage. Le cordon de soudure longitudinal, même meulé, réduit légèrement le diamètre intérieur effectif et crée une rugosité locale qui augmente les pertes de charge.
Pour les applications hydrauliques à débit élevé, le tube étiré offre un état de surface intérieur plus régulier. Sur les circuits de process alimentaire ou pharmaceutique, cette différence de rugosité justifie à elle seule le surcoût du sans-soudure.
Séries d’épaisseur et pression admissible
L’épaisseur de paroi détermine la pression de service. Plus l’épaisseur augmente (série schedule plus élevée), plus le diamètre intérieur diminue à diamètre extérieur constant. Un tube de même diamètre nominal en schedule 10 et en schedule 40 ne laisse pas passer le même débit.
- Schedule 5S et 10S : épaisseurs fines, adaptées aux circuits basse pression et aux garde-corps. Section de passage maximale pour un encombrement donné.
- Schedule 40S : épaisseur intermédiaire, utilisée en plomberie industrielle et en réseaux d’ECS collectifs où la pression dépasse plusieurs bars.
- Schedule 80S : épaisseur forte, réservée aux installations haute pression ou aux environnements à forte contrainte mécanique. Le diamètre intérieur chute significativement.
Avant de commander, nous vérifions systématiquement le diamètre intérieur réel dans les tableaux normalisés (EN 10217 pour le soudé, EN 10216 pour le sans-soudure) plutôt que de se fier au seul diamètre nominal.
Nuance d’acier inox et qualité d’eau : un paramètre qui modifie le choix de section
La transposition de la Directive (UE) 2020/2184 sur l’eau potable pousse à utiliser des nuances plus résistantes à la corrosion par piqûres dans les réseaux d’ECS collectifs. La nuance 1.4404 (316L) remplace progressivement la 1.4301 (304) dès que la conductivité de l’eau ou la teneur en chlorures dépasse certains seuils.
Ce changement de nuance s’accompagne souvent d’un choix d’épaisseur supérieure. Les retours de terrain montrent qu’en environnement à chlorures élevés, l’amincissement localisé peut réduire la durée de vie d’un tube de section trop juste. Passer au diamètre supérieur avec une épaisseur renforcée allonge la durée de service sans modifier la vitesse d’écoulement au-delà des limites du DTU.

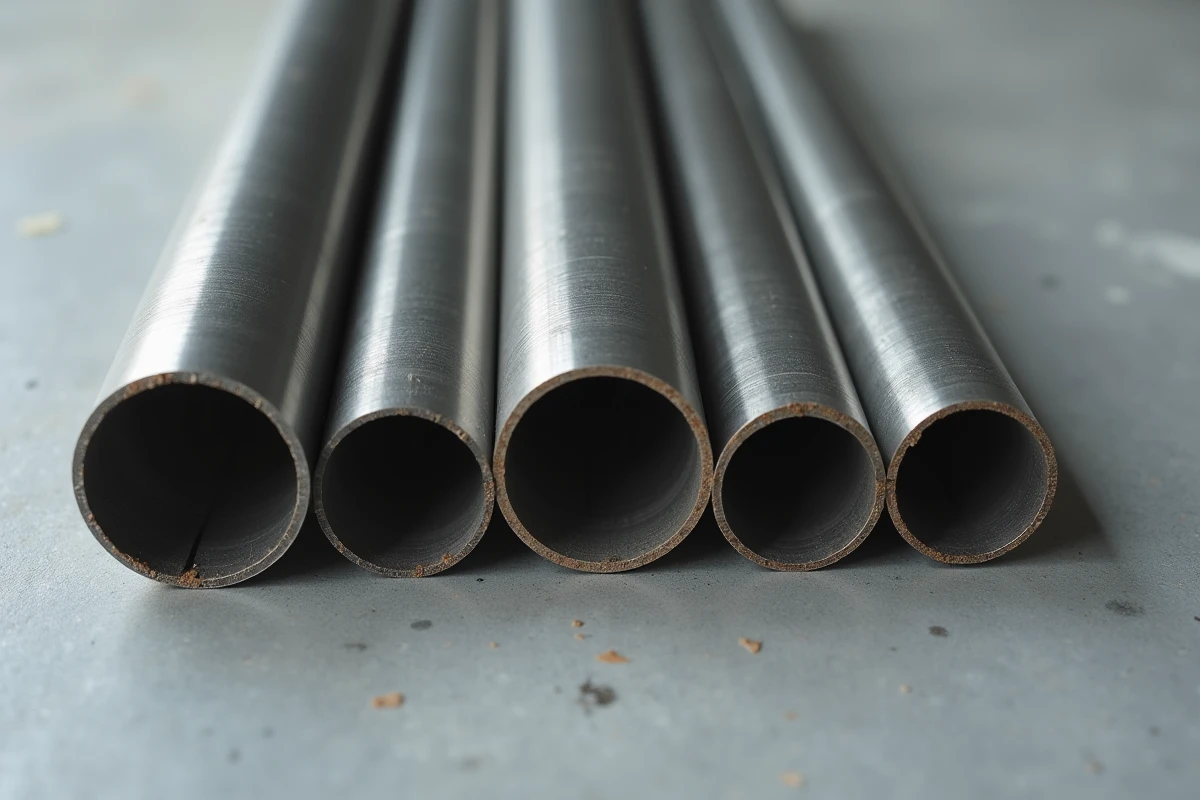

Tube rond, carré ou rectangulaire : la section ne se réduit pas au diamètre
En construction métallique (garde-corps, mobilier, structures), le choix entre tube rond et tube inox carré ou rectangulaire relève autant de la résistance mécanique que de l’esthétique. À masse linéique équivalente, un tube carré offre un moment d’inertie supérieur sur ses axes principaux, ce qui le rend plus rigide en flexion pour une hauteur de section donnée.
Pour un garde-corps, un tube rond de diamètre courant (entre 42 et 48 mm) suffit en main courante si les montants sont correctement espacés. Un tube carré de section comparable sera plus facile à fixer sur platine et à assembler avec des connecteurs d’angle standards.
Épaisseur de paroi et résistance à la corrosion : arbitrer entre durabilité et coût
Augmenter l’épaisseur protège contre l’amincissement, mais alourdit la structure et renchérit la fourniture. Le bon arbitrage consiste à croiser la durée de vie cible avec l’agressivité du milieu.
- Milieu intérieur sec (structure, décoration) : épaisseur minimale de la gamme, la corrosion n’est pas un facteur dimensionnant.
- Réseau d’eau potable ou d’ECS : épaisseur conforme au DTU 60.11, nuance 1.4404 si chlorures élevés.
- Environnement extérieur exposé (bord de mer, piscine) : épaisseur renforcée et nuance duplex ou 316L, avec rinçage périodique prévu au plan de maintenance.
- Process chimique ou alimentaire : épaisseur dictée par la pression de service et l’abrasion du fluide. Le tube étiré sans soudure est souvent imposé par le cahier des charges.
Sur les installations collectives, nous observons depuis quelques années une tendance nette à sélectionner le diamètre supérieur dans la gamme normalisée plutôt que de rester au strict minimum calculé. Ce léger surdimensionnement absorbe les incertitudes liées à l’évolution de la qualité d’eau et aux futures modifications de réseau, pour un surcoût matière limité par rapport au coût d’un remplacement prématuré.
Le choix d’un tube inox ne se résume pas à cocher un diamètre sur une fiche. Section de passage, épaisseur, nuance et état de surface forment un ensemble indissociable. Dimensionner correctement dès la conception évite les reprises coûteuses et garantit la tenue dans le temps de l’installation.
